教授品镁（119）：镁合金的粘接
2019年06月18日 9:11 25431次浏览 来源： 中国有色金属报 分类： 镁资讯 作者： 王祝堂
在镁合金零部件的连接中，粘接占有重要的地位，其特点有以下几点。
●通用性与适应性强，适合于连接任何形状与尺寸的镁材和几乎所有材料的连接，可以方便地连接比铆接薄得多的材料与工件。
●可以获得光滑的表面，在航空航天零部件连接方面尤其重要，可以满足动力学方面的苛刻要求。
●可以顺利地连接大面积。由于连接材料间不存在引发电化学腐蚀的电接触，因此特别适合于镁件与其它金属和工件的连接。
●粘接是连接高疲劳强度零件的最佳工艺，因为此法粘接的零部件不会有应力集中，而且粘接剂的弹性模量低，不会像刚性接点那样传递应力。

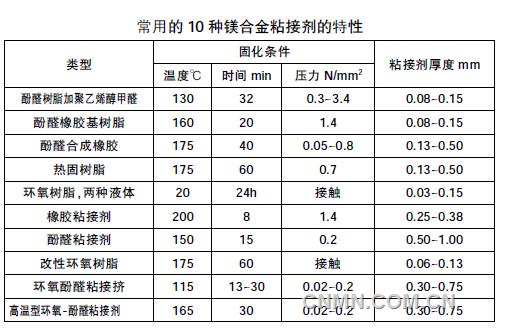

美国还开发出了改性的两组元聚丙烯粘接剂，在室温固化，而且使用温度为了54℃~93℃时有很强的结合力，特别适合连接压铸件，已在汽车工业获得广泛应用。
镁合金工件粘接前的表面准备极为重要，表面应洁净，无油脂、氧化物及其他污染物，最好采用化学清洗。为保能在严酷环境中有高的抗蚀性，工件表面应复膜并涂漆。因为粘接剂的剪切强度一般都大于改性层或涂漆层的，因此在准备表面时涂层应薄。改性层或阳极复膜层的厚度应≥0.003mm，涂漆层厚度≥0.008mm。应仔细漂洗，以清除残留灰尘与松散沉淀物。必须严格控制粘接工艺参数，生产中可用张力剪切剥离法周期试验，以确保所有变量都得到有效控制。
责任编辑：淮金
如需了解更多信息，请登录中国有色网：www.wearcomp974.com了解更多信息。
中国有色网声明：本网所有内容的版权均属于作者或页面内声明的版权人。
凡注明文章来源为“中国有色金属报”或 “中国有色网”的文章，均为中国有色网原创或者是合作机构授权同意发布的文章。
如需转载，转载方必须与中国有色网（ 邮件：cnmn@cnmn.com.cn 或 电话：010-63971479）联系，签署授权协议，取得转载授权；
凡本网注明“来源：“XXX（非中国有色网或非中国有色金属报）”的文章，均转载自其它媒体，转载目的在于传递更多信息，并不构成投资建议，仅供读者参考。
若据本文章操作，所有后果读者自负，中国有色网概不负任何责任。
