合肥研究院成功制备氧化物弥散强化中国抗辐照低活化钢
2015年03月27日 9:4 3614次浏览 来源： 研究院 分类： 新材料前沿
中国科学院合肥物质科学研究院核能安全技术研究所.FDS团队通过技术攻关，成功制备了氧化物弥散强化中国抗辐照低活化（ODS-CLAM）钢，有望使低活化钢的上限使用温度由目前的550℃提升至650℃，从而有效提升核能系统的热电转换效率。

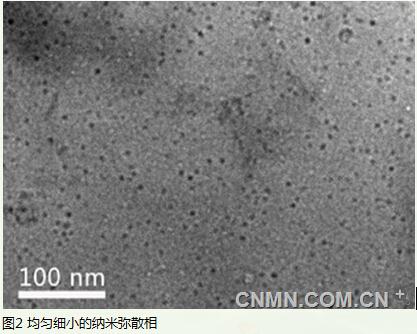

研究人员将纳米氧化钇颗粒（Y2O3）与CLAM钢粉末混合后进行高温高压烧结，使纳米Y2O3颗粒在CLAM钢中固溶后重新析出为弥散的纳米团簇，最终获得ODS-CLAM钢。这种方法无需将原料熔化成钢水，避免了凝固过程中的成分偏析，同时由于烧结前后变形量小，可直接生产具有复杂形状的部件，减少机械加工量，提高了生产效率。研究表明，该纳米团簇（直径约10nm）具有高温稳定性，能显着改善材料的高温强度和蠕变性能；同时能俘获高能中子辐照产生的氦，减缓材料的肿胀和脆化，改善结构材料的抗高能中子辐照性能。
经过近两年的努力，核安全所?FDS团队掌握了ODS-CLAM钢制备的关键技术和核心工艺，这为ODS-CLAM钢的工业化规模生产奠定了重要基础。同时，ODS-CLAM钢的成功研制将使聚变堆具有更高的运行温度，获得更大的经济效益，从而推动聚变堆的商业化进程。

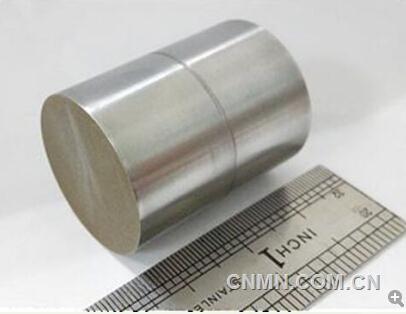

图1 ODS-CLAM钢制品
责任编辑：淮金
如需了解更多信息，请登录中国有色网：www.wearcomp974.com了解更多信息。
中国有色网声明：本网所有内容的版权均属于作者或页面内声明的版权人。
凡注明文章来源为“中国有色金属报”或 “中国有色网”的文章，均为中国有色网原创或者是合作机构授权同意发布的文章。
如需转载，转载方必须与中国有色网（ 邮件：cnmn@cnmn.com.cn 或 电话：010-63971479）联系，签署授权协议，取得转载授权；
凡本网注明“来源：“XXX（非中国有色网或非中国有色金属报）”的文章，均转载自其它媒体，转载目的在于传递更多信息，并不构成投资建议，仅供读者参考。
若据本文章操作，所有后果读者自负，中国有色网概不负任何责任。
